特能生物質熱解氣化爐聯產生物質炭供熱系統
產品介紹：
通過市場調研發現，在我國對于活性炭、燒烤炭、稻殼炭、白炭黑等商品炭的需求極大，這就形成了一個對前端原料的巨大需求。傳統制作原料炭的工藝比較陳舊，基本都是土窯或者一些悶燒設備，這些工藝在獲得原料炭之后，無法有效地充分利用悶燒以后產生的可燃性氣體。
我公司開發的生物質炭氣化鍋爐，是將稻殼、木片、竹片、椰子殼、棕櫚殼等炭化得到高品質的生物質炭（原料炭），炭化過程中產生的生物質氣可代替昂貴而又緊張的石油資源來進行供熱應用，有較好的綜合經濟效益。這種用現代技術來生產原料炭并能夠充分利用可燃性氣體來供熱的新制炭工藝，對于促進社會經濟的發展和生態環境的改善具有重大意義。
生物質炭氣化鍋爐主要由：進料系統、炭氣化爐、除塵設備、燃氣動力裝置、燃燒器、燃氣鍋爐等組成。
生物質炭氣化鍋爐的工作原理大體可分為兩個階段：第一階段，稻殼、木片、竹片、椰子殼、棕櫚殼等原料在炭化爐內炭化，得到高品質的生物質炭，可用于制作經濟價值高的商品炭，同時會產生一定量的可燃性氣體；
第二階段，炭化后得到的可燃性氣體，經過簡單除塵后進入燃氣鍋爐燃燒，生產蒸汽（熱水）供居民或工業使用。
特能生物質熱解氣化爐聯產生物質炭供熱系統
(供熱應用：氣化爐除了可以對接鍋爐產蒸汽或者熱水以外，其他熱能設備如：工業爐窯、焚燒爐、熔燒爐、干燥設備、食品烘干設備、熨燙設備、烤漆設備、工業退火爐、瀝青加熱設備、壓鑄機等等……亦可以對接使用。)
 |
 |

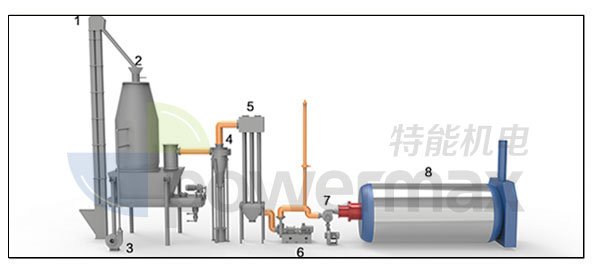

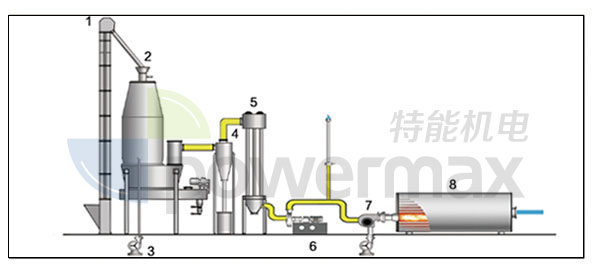

| 1.提升機 2.生物質炭氣化爐 3.鼓風機 4.旋風除塵器 5.空冷器 6.增壓風機 7.燃燒器 8.燃氣鍋爐（可選配二燃室） | |
特能生物質炭氣化爐系統參數
| 炭氣化爐型號 | DFBG200 | DFBG400 | DFBG800 | DFBG1000 | DFBG1400 | DFBG1800 | DFBG2000 |
| 炭氣化爐類型 | 下氣式固定床炭氣化爐 | ||||||
| 氣化劑 | 空氣 | ||||||
| 水份要求 | ≤ 16% | ||||||
| 尺寸要求 | 直徑20-80mm，長度20-80mm | ||||||
| 生物質消耗量（公斤/小時） | ≤ 400 | ≤ 800 | ≤ 1600 | ≤ 2000 | ≤ 2800 | ≤ 3600 | ≤ 4000 |
| 產氣量（標方/小時） | ≥ 500 | ≥ 1000 | ≥ 2000 | ≥ 2500 | ≥ 3500 | ≥ 4500 | ≥5000 |
| 氣體成分 | CO:16-22%; H2：16-20%; CO2：5-11%; CH4：4-8%；N2：50%； | ||||||
| 燃氣溫度（℃） | 350-450 | ||||||
| 氣體熱值 | ≥ 1200Kcal/Nm3 | ||||||
| 出炭類型 | 干式 | ||||||
| 出炭率（%） | ≤ 25 | ||||||
| 可配蒸汽鍋爐（噸/小時） | 1 | 2 | 4 | 6 | 8 | 10 | 12 |
| 炭氣化爐燃氣熱量（萬大卡/小時） | ≥60 | ≥120 | ≥240 | ≥300 | ≥420 | ≥540 | ≥600 |
|
|||||||
| 生物質原料 |
 |
 |
 |
| 木片 | 竹片 | 椰子殼 |
| 效益分析（以4噸蒸汽鍋爐使用木片為例） | |||
| 項目名稱 | 單位 | 數值 | 備注 |
| 木片消耗量 | kg/h | 1600 | 700元/噸 |
| 產蒸汽量 | t/h | 4 | |
| 木炭產量 | kg/h | 400 | 2000元/噸，產炭率25% |
| 每噸蒸汽成本 | 元 | 80 | （1.6 * 700-0.4*2000）÷4 |
 |
 |

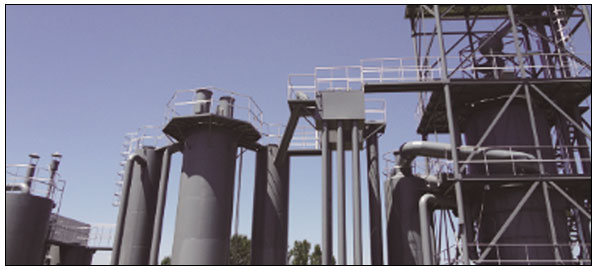

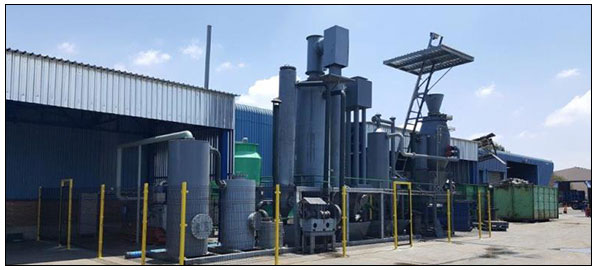

| 1組DFBG 200KW 生物質炭氣化爐系統 | 1組DFBG 1MW 特能生物質炭氣化爐系統 |
| 生物質炭 | ||
 |
 |
 |
| 木炭 | 竹炭 | 椰子殼炭 |
