高效氣化發電系統-雙火式固定床氣化爐
 |
| 產品介紹： |
| 特能自主研發的雙火式固定床氣化爐是結合了傳統上氣式固定床氣化爐與下氣式固定床氣化爐的優點，又摒棄了兩者的缺點從而改進而來的高效的固定床生物質固體能源轉換爐。特能雙火式固定床氣化爐以高溫空氣作為氣化劑，從氣化爐上部和氣化爐底部進入空氣，達到了兩次氧化燃燒反應，從而大大的提高了固體生物質的碳轉化率。因此，氣化爐上部像一個下氣式氣化爐，氣化爐下部像一個上氣式的氣化爐。 |
 |
| 比較 | 優點 | 缺點 |
| 傳統上氣式氣化爐 | 熱效率高 | 氣體“臟”含有大量焦油 |
| 傳統下氣式氣化爐 | 熱效率低，氣體“干凈”，含有少量焦油 | 熱效率低 |
| 特能高效雙火式氣化爐 | 熱效率高，氣體“干凈”，含有少量焦油 |
| 適合燃料 | |||
| 木炭、稻殼塊、秸稈塊、煤炭、其他等成型燃料。 | |||
 |
 |
 |
 |
| 木片 | 稻殼塊 | 秸稈塊 | 煤炭 |

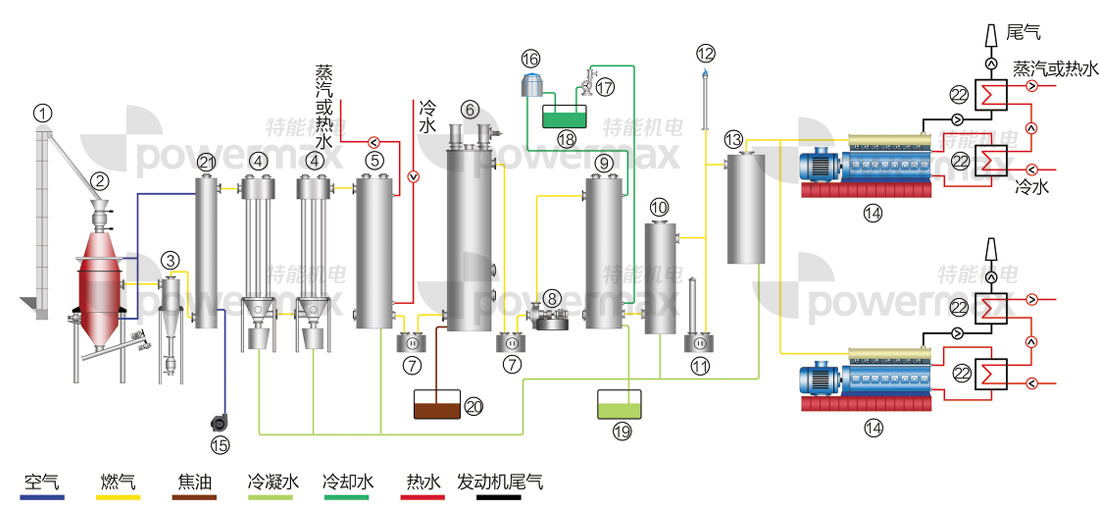

| 工藝流程： |
| 生物質原料首先經斗式提升機進入特能高效的雙火式固定床氣化爐內，在爐內從上到下依次反應為干燥，熱解，氧化，裂解，還原，氧化等反應，得到高溫的可燃?xì)怏w；然后通入特能自主研發的干式氣體凈化系統對氣體進行除塵，降溫，除焦等，依次為旋風除塵器，空氣燃?xì)鈸Q熱器（得到高溫空氣作為氣化劑），風冷器（可選），間冷器，高壓靜電捕焦油器，捕滴器，緩沖罐，從而得到高品質清潔的可燃?xì)怏w；可燃?xì)庥糜谌細獍l(fā)電機組進行發電。
在這個過程中，我們可從氣化爐底部得到生物質炭，氣體凈化系統得到熱水和木醋液，可在燃?xì)獍l(fā)電機組后增加余熱鍋爐得到蒸汽，達到熱、電、炭、液多聯產，增加電站的總經濟收益。 |
雙火式固定床氣化發電系統技術參數 |
||||||||||||||||||||||||||||||||||||||||||||
| 氣化爐型號 | TFBG50 | TFBG100 | TFBG200 | TFBG300 | TFBG400 | TFBG500 | TFBG600 | TFBG800 | TFBG1000 | TFBG1200 | TFBG1500 | TFBG2000 | ||||||||||||||||||||||||||||||||
| 額定功率（KW） | 50 | 100 | 200 | 300 | 400 | 500 | 600 | 800 | 1000 | 1200 | 1500 | 2000 | ||||||||||||||||||||||||||||||||
| 額定頻率 | 50/60Hz | |||||||||||||||||||||||||||||||||||||||||||
| 額定電壓（V） | 220/ 400/440/6300/6600/11000/13800 | |||||||||||||||||||||||||||||||||||||||||||
| 氣化爐型號 | TFBG 50 | TFBG100 | TFBG200 | TFBG300 | TFBG400 | TFBG500 | TFBG600 | TFBG800 | TFBG1000 | TFBG1200 | TFBG1500 | TFBG2000 | ||||||||||||||||||||||||||||||||
| 氣化爐類型 | 雙火式固定床氣化爐 | |||||||||||||||||||||||||||||||||||||||||||
| 生物質水份要求 | ≤20%（水份） | |||||||||||||||||||||||||||||||||||||||||||
| 生物質尺寸要求 | 直徑10mm-80mm；長度 10mm-80mm； | |||||||||||||||||||||||||||||||||||||||||||
| 生物質消耗量（公斤/小時） | 50-75 | 100-150 | 200-300 | 300-450 | 400-600 | 500-750 | 600-900 | 800-1200 | 1000-1500 | 1200-1800 | 1500-2250 | 2000-3000 | ||||||||||||||||||||||||||||||||
| 產氣量（標方/小時） | 125-150 | 250-300 | 500-600 | 750-900 | 1000-1200 | 1250-1500 | 1500-1800 | 2000-2400 | 2500-3000 | 3000-3600 | 3750-4500 | 5000-6000 | ||||||||||||||||||||||||||||||||
| 出灰類型 | 干式/濕式 | |||||||||||||||||||||||||||||||||||||||||||
| 氣體凈化類別 | 干式氣體凈化系統 | |||||||||||||||||||||||||||||||||||||||||||
| 氣體熱值 | ≥1200Kcal/Nm3 | |||||||||||||||||||||||||||||||||||||||||||
| 氣體成分 | CO：15-20%； CO2：8-12%； CH4：up to 3%; H2:15-20%; N2:45-50%; | |||||||||||||||||||||||||||||||||||||||||||
| 發電機型號 | 50 GFLS | 100 GFLS | 100 GFLS | 300 GFLS | 400 GFLS | 500 GFLS | 300 GFLS | 400 GFLS | 1000 GFLS | 400 GFLS | 500 GFLS | 1000 GFLS | ||||||||||||||||||||||||||||||||
| 發電機數量 | 1組 | 1組 | 2組 | 1組 | 1組 | 1組 | 2組 | 2組 | 1組 | 3組 | 3組 | 2組 | ||||||||||||||||||||||||||||||||
| 經濟效益分析 |
| 采用生物質氣化多聯產工藝技術，可將生物質高效的轉化為電能或熱能的同時聯產生物質炭和生物質木醋液。產生的電能直接并網可享受0.75元/kwh的電價補貼；生物質炭可以作為煉鋼廠的保溫材料直接使用或者用于生產活性炭、燒烤炭和炭基肥等多種炭產品；生物質木醋液經提純后獲得的生物質提取液廣泛應用于醫藥食品等行業或作為葉面肥。 |
| 以5MW生物質木片熱解氣化聯產電、炭、液、熱系統為例進行效益分析 |
| 項目名稱 | 單位 | 數值 | 備注 |
| 消耗及產出 | |||
| 生物質消耗量 | kg/h | 5000 | |
| 發電量 | kw | 5000 | 長期運行負荷為90% |
| 生物質炭產量 | kg/h | 250 | |
| 生物質提取液產量 | kg/h | 500 | |
| 蒸汽產量 | t/h | 5 | 發電機組余熱利用 |
| 熱水產量 | t/h | 50 | 缸套水和燃?xì)鈸Q熱利用 |
| 經濟效益分析 | |||
| 項目總投資 | 萬元 | 8000 | 由于不同地區土地價格不同，有所差異 |
| 年運行時間 | h | 7500 | |
| 自耗電 | % | 10 | |
| 燃料費用 | 萬元 | 1125 | 300元/噸 |
| 人員工資 | 萬元 | 180 | |
| 維護維修費用 | 萬元 | 80 | |
| 機油消耗 | 萬元 | 64 | 1kw/h消耗1g機油 |
| 設備折舊 | 萬元 | 250 | |
| 管理費用 | 萬元 | 30 | |
| 年總成本 | 萬元 | 1729 | |
| 年上網電量 | 萬kwh | 3375 | 自耗電10% |
| 電力年收入 | 萬元 | 2531 | 0.75元/kwh |
| 生物質炭年收入 | 萬元 | 281 | 木炭1500元/噸 |
| 生物質提取液年收入 | 萬元 | 150 | 400元/噸 |
| 蒸汽年收入 | 萬元 | 750 | 200元/噸 |
| 熱水年收入 | 萬元 | 750 | 20元/噸 |
| 年總收入 | 萬元 | 4462 | |
| 年利潤總額 | 萬元 | 2733 | |
| 投資回收期 | 年 | 3.4 | 含半年建設期 |
 |
|||||
| 稻殼炭 | 炭基肥 | 果木燒烤炭 | 果殼活性炭 | 葉面肥 | 防蟲抗菌劑 |
