1000KW蘭炭氣發電機組

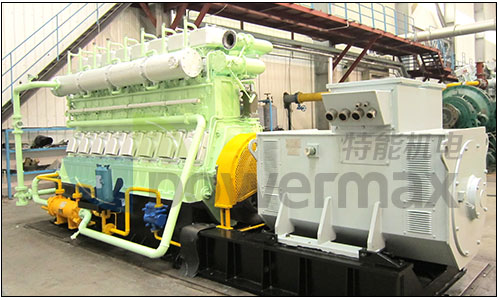

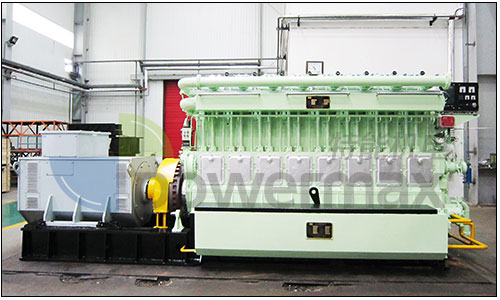

300 系列蘭炭氣發電機組
|
產品簡介 頁巖油、蘭炭、焦炭、電石、鐵合金等煉化生產企業，在生產過程中會伴隨產生大量的低熱值工業尾氣。這些可燃氣體成分以氫氣、一氧化碳為主，成分復雜、雜質多、成分不穩定、毒性大、易燃易爆，除小部分煉化工廠自用外，剩余大部分燃燒排空浪費。 針對此類氣體，無錫市特能機電有限公司以燃氣內燃機為基礎，開發了適用于焦爐煤氣、發生爐煤氣、蘭炭尾氣、油頁巖尾氣、電石尾氣、鐵合金尾氣等多種工業尾氣的大功率燃氣發電機組，功率范圍500-1200kW。將這些可燃焦爐煤氣發電利用變廢為寶, 既解決了排放對空氣的污染，又可節約電力資源。 技術特點 u對氫氣、一氧化碳類燃氣適應性強、適用范圍廣； u對于煉化氣中焦油、粉塵、硫、萘等雜質耐受性好； u空氣與燃氣缸內混合，高氫燃氣無回火問題，安全性高； u空燃比自動調節，對燃氣波動的適應性強，功率輸出穩定； u自動化程度高，具備一鍵啟動、自動合閘、加載等功能； u年運行時間長、故障率低、檢修周期長、運行成本低。
應用氣源要求 燃氣在進機前經過除塵、焦油、苯、萘、脫硫、脫水、冷卻處理，達到以下要求： u進機燃氣溫度≤40℃ u燃氣壓力2.5~10kPa u壓力變化率≤1kPa/min u燃氣熱值≥4.0MJ/Nm3 u水分含量≤40g/Nm3，不含游離水 u粉塵含量≤30mg/Nm3 u粉塵粒度≤5μm u焦油含量≤50mg/Nm3 u硫化氫含量≤50mg/Nm3 u硫總含量≤100mg/Nm3 u氨含量≤20mg/Nm3 u苯含量≤50mg/Nm3 u萘含量≤50mg/Nm3 u氫氣體積含量≤60% u含氫氣體氧氣體積含量≤1% |
|
300系列 500-1200kW 蘭炭氣發電機組技術規格（50HZ/60HZ）
| 項目 | 技術參數 | ||||||||
| 發電機組 | 機組型號 Model of the Set | 500GFLS | 600GFLS | 1000GFLS | 1200GFLS | ||||
| 額定功率（kW) Rated Power | 500 | 600 | 1000 | 1200 | |||||
| 額定電壓（kV) Rated Voltage | 0.4 | 0.44 | 0.4 | 0.44 | 0.4 | 0.44 | 0.4 | 0.44 | |
| 額定電流（A）Rated Current | 902 | 820 | 1083 | 984 | 1804 | 1640 | 2165 | 1968 | |
| 額定頻率（HZ）Rated Frequency | 50 | 60 | 50 | 60 | 50 | 60 | 50 | 60 | |
| 功率因數 COS￠ Power Factor | 0.8滯后Lagging | ||||||||
| 勵磁方式 Mode of Excitation | 無刷 Brushless | ||||||||
| 相數及接法 Phase & Connection | 三相四線 3 Phases 4 Wires | ||||||||
| 發電機型號 Generator Model | 1FC6 SIEMENS | ||||||||

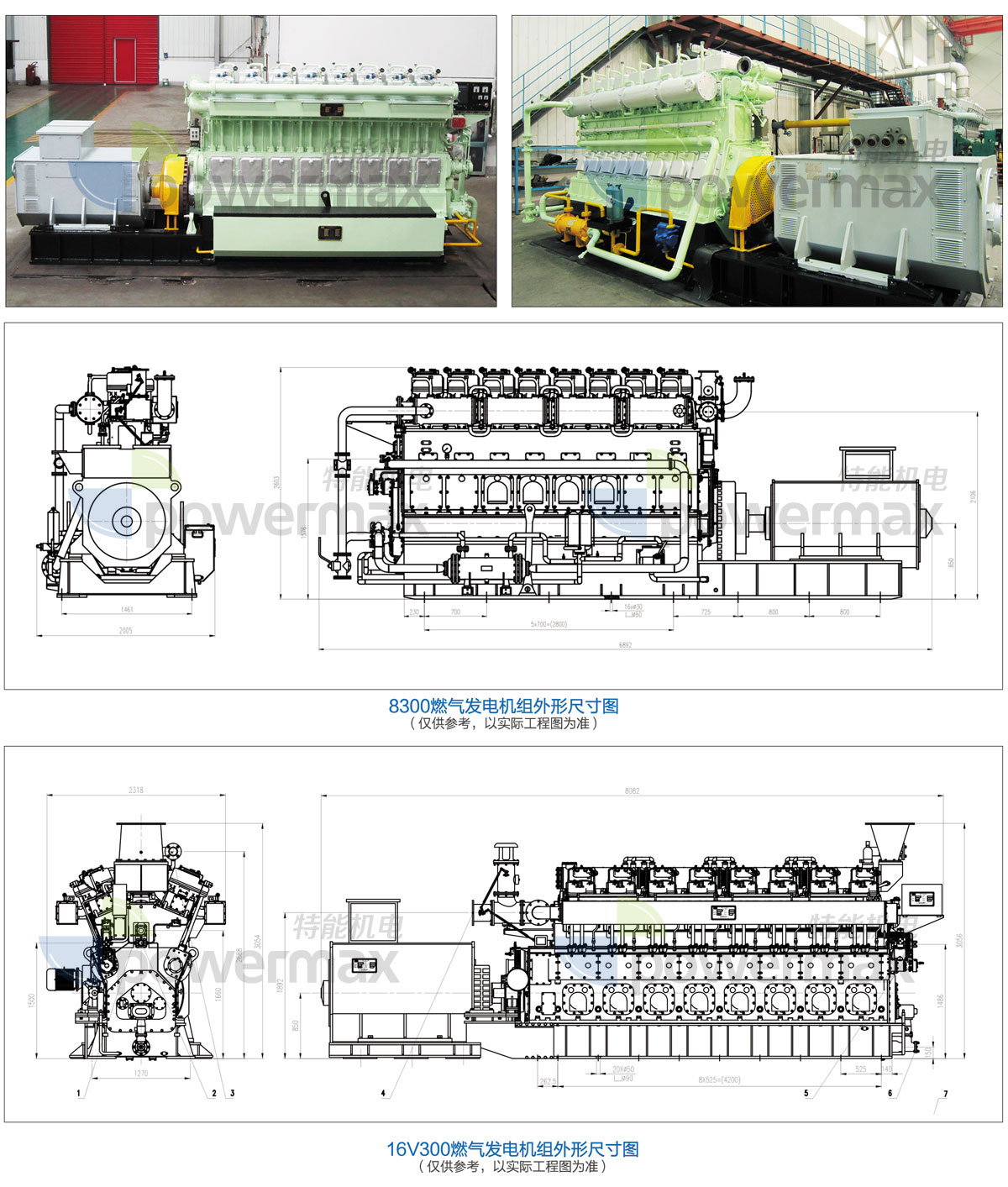

| 尺寸 Overall Dimensions | 6500X1830X3100 | 8287X2421X2782 | |||||||
| 凈重Net Weight | 22000 | 40000 | |||||||
| 發動機 | 發動機型號 Model of Engine | TNJD-8300Q2 | TNJD-8300Q3 | TNJD-16V300Q2 | TNJD-16V300Q3 | ||||
| 型式 Mode | 水冷、四沖程、火花塞點火、開式燃燒室 | ||||||||
| 非增壓 | |||||||||
| 缸數 Arrangement of Cylinder | 直列8缸 | V型16缸 | |||||||
| 缸徑Cyclinder Diameter | 300 | ||||||||
| 行程Stroke | 380 | ||||||||
| 額定功率（kW) Rated Power | 440 | 550 | 880 | 1100 | |||||
| 轉速（r/min）Speed | 500 | 514 | 600 | 600 | 500 | 514 | 600 | 600 | |
| 旋轉方向（自飛輪端視） | 逆時針 | ||||||||
| 起動方式 Start-up Mode | 壓縮空氣 Compressed Air | ||||||||
| 各缸排氣溫度（℃） | ≤580 | ||||||||
| 燃氣進機溫度（℃） | ≤40 | ||||||||
| 燃氣壓力（kPa）Gas Pressure | ≥2.5 | ||||||||
| 機油消耗率（g/kWh）Oil Consumption | ≤1.0 | ||||||||
特能300系列燃氣發電機組
機組簡介

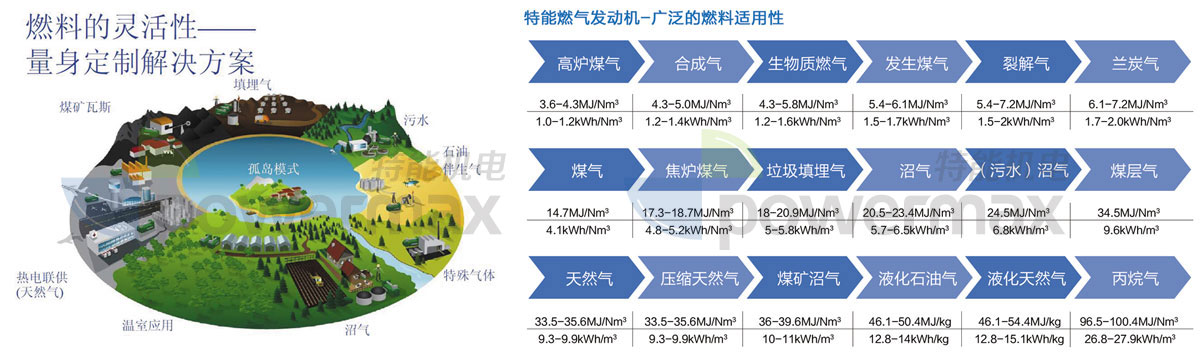

300系列燃氣發電機組產品廣泛應用于生物質氣、秸稈氣、煤礦瓦斯氣、天然氣、沼氣、高爐煤氣、焦爐煤氣、蘭炭氣等清潔能源發電及余熱綜合利用，機組轉速以500r/min和600r/min為主，功率范圍覆蓋400至3000kW。
300系列燃氣發電機組以各種可燃氣體為原料，燃燒做功，驅動發動機工作，帶動發電機發電。發動機是在錫柴300柴油機的基礎上，結合300柴油機大缸徑、長行程等特點，產品充分借鑒吸收國際、國內先進的燃氣發動機技術，有針對性的進行改進研發，使其能夠適應燃燒各種可燃氣體的需要，并確保氣體機的燃燒性能和可靠性，使機組運行更加平穩，能夠長期滿負荷運行，并網更加便捷，并通過廢氣余熱利用實現燃氣熱電聯產綜合高效利用。300系列燃氣發電機組可以實現高中低壓輸出，自動化并機、并網，已經成為同等功率出口最多的產品。
技術特點
作為中速燃氣發電產品，在實際應用中，300系列燃氣發動機組與國內同類產品相比具有較為明顯的優勢:
u可以高、中、低壓輸出，降低初始投資和運行成本
300燃氣發電機組可以定制10500V、6300V、400V高、中、低壓輸出，滿足用戶各種不同需求，可避免購買變壓器的初始投資，減少銅損，降低運行成本；既可并網又可直接帶負荷使用，大大提高了機組的經濟效益。
u大缸徑、長行程保證機組輸出功率持續穩定
300系列燃氣發電機組的原動機是缸徑為300mm的300型柴油機改型而來的，具有缸徑大、行程長、轉速低、功率儲備大的特點，比高速機組更適合燃氣壓力低的特點，是燃氣發電機組的最佳原動機，機組輸出功率持續穩定。
u低轉速保證機組使用壽命
機組轉速以500r/min、600r/min為主，低轉速降低發動機零部件摩擦副的磨損，延長機件的使用壽命，減少備件的儲備，提高用戶的經濟效益。
u非增壓機組自然吸氣，對燃氣適用范圍廣，故障率低
300發動機單缸排放量大，可使低壓的燃氣和空氣被原動機自然吸入（氣源的壓力只需要大于2kPa即可），使燃氣機組的使用范圍更廣，氣源低壓輸送更安全。自吸式進氣，氣體混合后直接進入燃燒室，不需要渦輪增壓器、中冷器等進氣環節，部件少，自然減少了故障率。
u直列正置式結構簡化發動機布局，結構簡潔、維護方便
300系列燃氣發動機為直列機，維護操作空間大；特別是曲軸正置式結構，不管是機組大修還是軸系維護，只要在現場就可解決，大大節省維護時間和維護成本。而國內V型高速機曲軸倒掛式結構，若沒有專業翻轉工裝的輔助，無法現場大修，必須返回制造廠進行維護。
u多道防線確保燃氣安全高效利用
先進的空燃比控制技術保證發動機以比較理想的混合氣比例進氣；發動機進氣管設置防爆閥，一旦回火自動泄壓；安裝在管道上的阻火器對火焰有淬熄作用能阻止火焰的傳播蔓延；電磁閥會迅速切斷燃氣氣源，確保機組安全。
u余熱回收利用、實現燃氣熱電聯產綜合利用
機組的廢氣直接余熱鍋爐，產生熱水或蒸汽，機組循環冷卻產生熱水，均可提供取暖洗浴及其他用熱，通過綜合利用實現燃氣綜合熱效率達到70%以上，提高了經濟效益。
u計算機監控管理系統，可實現在線監測與自動控制
通過計算機監控系統，實現運行數據在線監測實時控制，并實現自動合閘并網、故障診斷、空燃比自動調節等功能，可實現遠程管理。
