天然氣發電機組
300系列 天然氣發電機組（非增壓型）
產品簡介
300系列燃?xì)獍l(fā)電機組用于天然氣、沼氣、液化石油氣、油田伴生氣發電，可并網運行，也可作為分布式能源系統，多機組并機孤網運行，功率分配均勻，加減載響應及時，運行穩定。
300系列沼氣發電機組適用于工業污水沼氣、禽畜糞便沼氣、餐廚垃圾沼氣、垃圾填埋沼氣內燃發電，針對沼氣含硫具有腐蝕性的特點，采用新工藝、新材料對發動機進氣系統、燃燒系統零部件及中冷器、增壓器等配套設備進行的防腐蝕處理，延長其壽命。
應用氣源要求
u進機燃?xì)鉁囟?le;40℃;
u燃?xì)鈮毫?.5~10kPa；
u甲烷體積含量≥50%;
u壓力變化率≤1kPa/min;
u水分含量≤40mg/Nm3,不含游離水；
u硫含量≤200mg/Nm3:
u氨含量≤20mg/Nm3;
u粉塵含量≤30mg/Nm3;
u粉塵粒度≤5μm.
300系列 600-1400KW 天然氣發電機組技術規格（50HZ/60HZ）
| 項目 | 技術參數 | |||||||||
| 發電機組 | 機組型號 Model of the Set | 600GFLS | 700GFLS | 1200GFLS | 1400GFLS | |||||
| 額定功率（kW) Rated Power | 600 | 700 | 1200 | 1400 | ||||||
| 額定電壓（kV) Rated Voltage | 0.4 | 0.44 | 0.4 | 0.44 | 0.4 | 0.44 | 0.4 | 0.44 | ||
| 額定電流（A）Rated Current | 1083 | 984 | 1263 | 1148 | 1443 | 1968 | 2526 | 2296 | ||
| 額定頻率（HZ）Rated Frequency | 50 | 60 | 50 | 60 | 50 | 60 | 50 | 60 | ||
| 功率因數 COS￠ Power Factor | 0.8滯后Lagging | |||||||||
| 勵磁方式 Mode of Excitation | 無刷 Brushless | |||||||||
| 相數及接法 Phase & Connection | 三相四線 3 Phases 4 Wires | |||||||||
| 發電機型號 Generator Model | 1FC6 SIEMENS | |||||||||
| 尺寸 Overall Dimensions | 6500X1830X3100 | 8287X2421X2782 | ||||||||
| 凈重Net Weight | 22000 | 40000 | ||||||||
| 發動機 | 發動機型號 Model of Engine | TNJD-8300Q3 | TNJD-8300Q4 | TNJD-16V300Q3 | TNJD-16V300Q4 | |||||
| 型式 Mode | 水冷、四沖程、火花塞點火、開式燃燒室 | |||||||||
| 非增壓 | ||||||||||
| 缸數 Arrangement of Cylinder | 直列8缸 | V型16缸 | ||||||||
| 缸徑Cyclinder Diameter | 300 | |||||||||
| 行程Stroke | 380 | |||||||||
| 額定功率（kW) Rated Power | 660 | 770 | 1320 | 1540 | ||||||
| 轉速（r/min）Speed | 500 | 514 | 600 | 600 | 500 | 514 | 600 | 600 | ||
| 旋轉方向（自飛輪端視） | 逆時針 | |||||||||
| 起動方式 Start-up Mode | 壓縮空氣 Compressed Air | |||||||||
| 各缸排氣溫度（℃） | ≤580 | |||||||||
| 燃?xì)膺M(jìn)機溫度（℃） | ≤40 | |||||||||
| 燃?xì)鈮毫Γ╧Pa）Gas Pressure | ≥2.5 | |||||||||
| 機油消耗率（g/kWh）Oil Consumption | ≤1.0 | |||||||||
300系列 天然氣發電機組（增壓型）
300系列 800-3000KW 天然氣發電機組技術規格（50HZ/60HZ）
| 項目 | 技術參數 | |||||||||||||||||||||||
| 發電機組 | 機組型號 Model of the Set | 800GFLS | 900GFLS | 1000GFLS | 1200GFLS | 1500GFLS | 1700GFLS | 1800GFLS | 2000GFLS | 2400GFLS | 3000GFLS | |||||||||||||
| 額定功率（kW) Rated Power | 800 | 900 | 1000 | 1200 | 1500 | 1700 | 1800 | 2000 | 2400 | 3000 | ||||||||||||||
| 額定電壓（kV) Rated Voltage | 0.4 | 0.44 | 0.4 | 0.44 | 0.4 | 0.44 | 0.4 | 0.44 | 0.4 | 0.44 | 0.4 | 0.44 | 0.4 | 0.44 | 0.4 | 0.44 | 0.4 | 0.44 | 0.4 | 0.44 | ||||
| 額定電流（A）Rated Current | 1443 | 1312 | 1624 | 1476 | 1804 | 1640 | 2165 | 1968 | 2706 | 2460 | 3067 | 2788 | 3248 | 2952 | 3609 | 3280 | 4330 | 3936 | 5413 | 4920 | ||||
| 額定頻率（HZ）Rated Frequency | 50 | 60 | 50 | 60 | 50 | 60 | 50 | 60 | 50 | 60 | 50 | 60 | 50 | 60 | 50 | 60 | 50 | 60 | 50 | 60 | ||||
| 功率因數 COS￠ Power Factor | 0.8滯后Lagging | |||||||||||||||||||||||
| 勵磁方式 Mode of Excitation | 無刷 Brushless | |||||||||||||||||||||||
| 相數及接法 Phase & Connection | 三相四線 3 Phases 4 Wires | |||||||||||||||||||||||
| 發電機型號 Generator Model | 1FC6 SIEMENS | |||||||||||||||||||||||
| 尺寸 Overall Dimensions | 6500X1830X3100 | 7264X2300X3465 | 8904X2360X3286 | 8287X2421X2782 | 10410X2760X3420 | |||||||||||||||||||
| 凈重Net Weight | 23000 | 30000 | 40000 | 4000 | 6000 | |||||||||||||||||||
| 發動機 | 發動機型號 Model of Engine | TNJD-8300T | TNJD-G6300T | TNJD-G8300T | TNJD-16V300T | TNJD-G16V300T | ||||||||||||||||||
| 型式 Mode | 水冷、四沖程、火花塞點火、預燃室稀薄燃燒 | |||||||||||||||||||||||
| 增壓、中冷 | ||||||||||||||||||||||||
| 缸數 Arrangement of Cylinder | L-8 | L-6 | L-8 | V-16 | V-16 | |||||||||||||||||||
| 缸徑Cyclinder Diameter | 300 | |||||||||||||||||||||||
| 行程Stroke | 380 | |||||||||||||||||||||||
| 額定功率（kW) Rated Power | 880 | 990 | 1100 | 1320 | 1650 | 1870 | 1980 | 2200 | 2640 | 3300 | ||||||||||||||
| 轉速（r/min）Speed | 500 | 514 | 600 | 600 | 500 | 514 | 600 | 600 | 500 | 514 | 600 | 600 | 500 | 514 | 600 | 600 | 500 | 514 | 600 | 600 | ||||
| 旋轉方向（自飛輪端視） | 逆時針 | |||||||||||||||||||||||
| 起動方式 Start-up Mode | 壓縮空氣 Compressed Air | |||||||||||||||||||||||
| 各缸排氣溫度（℃） | ≤580 | |||||||||||||||||||||||
| 燃?xì)膺M(jìn)機溫度（℃） | ≤40 | |||||||||||||||||||||||
| 燃?xì)鈮毫Γ╧Pa）Gas Pressure | 130 | |||||||||||||||||||||||
| 機油消耗率（g/kWh）Oil Consumption | ≤1.0 |
|||||||||||||||||||||||
特能300系列燃?xì)獍l(fā)電機組
機組簡介
300系列燃?xì)獍l(fā)電機組產品廣泛應用于生物質氣、秸稈氣、煤礦瓦斯氣、天然氣、沼氣、高爐煤氣、焦?fàn)t煤氣、蘭炭氣等清潔能源發電及余熱綜合利用，機組轉速以500r/min和600r/min為主，功率范圍覆蓋400至3000kW。
300系列燃?xì)獍l(fā)電機組以各種可燃?xì)怏w為原料，燃燒做功，驅動發動機工作，帶動發電機發電。發動機是在錫柴300柴油機的基礎上，結合300柴油機大缸徑、長行程等特點，產品充分借鑒吸收國際、國內先進的燃?xì)獍l(fā)動機技術，有針對性的進行改進研發，使其能夠適應燃燒各種可燃?xì)怏w的需要，并確保氣體機的燃燒性能和可靠性，使機組運行更加平穩，能夠長期滿負荷運行，并網更加便捷，并通過廢氣余熱利用實現燃?xì)鉄犭娐?lián)產綜合高效利用。300系列燃?xì)獍l(fā)電機組可以實現高中低壓輸出，自動化并機、并網，已經成為同等功率出口較多的產品。
技術特點
作為中速燃?xì)獍l(fā)電產品，在實際應用中，300系列燃?xì)獍l(fā)動機組與國內同類產品相比具有較為明顯的優勢:
u可以高、中、低壓輸出，降低初始投資和運行成本
300燃?xì)獍l(fā)電機組可以定制10500V、6300V、400V高、中、低壓輸出，滿足用戶各種不同需求，可避免購買變壓器的初始投資，減少銅損，降低運行成本；既可并網又可直接帶負荷使用，大大提高了機組的經濟效益。
u大缸徑、長行程保證機組輸出功率持續穩定
300系列燃?xì)獍l(fā)電機組的原動機是缸徑為300mm的300型柴油機改型而來的，具有缸徑大、行程長、轉速低、功率儲備大的特點，比高速機組更適合燃?xì)鈮毫Φ偷奶攸c(diǎn)，是燃?xì)獍l(fā)電機組的較佳原動機，機組輸出功率持續穩定。
u低轉速保證機組使用壽命
機組轉速以500r/min、600r/min為主，低轉速降低發動機零部件摩擦副的磨損，延長機件的使用壽命，減少備件的儲備，提高用戶的經濟效益。
u非增壓機組自然吸氣，對燃?xì)膺m用范圍廣，故障率低
300發動機單缸排放量大，可使低壓的燃?xì)夂涂諝獗辉瓌?dòng)機自然吸入（氣源的壓力只需要大于2kPa即可），使燃?xì)鈾C(jī)組的使用范圍更廣，氣源低壓輸送更安全。自吸式進氣，氣體混合后直接進入燃燒室，不需要渦輪增壓器、中冷器等進氣環節，部件少，自然減少了故障率。
u直列正置式結構簡化發動機布局，結構簡潔、維護方便
300系列燃?xì)獍l(fā)動機為直列機，維護操作空間大；特別是曲軸正置式結構，不管是機組大修還是軸系維護，只要在現場就可解決，大大節省維護時間和維護成本。而國內V型高速機曲軸倒掛式結構，若沒有專業翻轉工裝的輔助，無法現場大修，必須返回制造廠進行維護。
u多道防線確保燃?xì)獍踩咝Ю?/span>

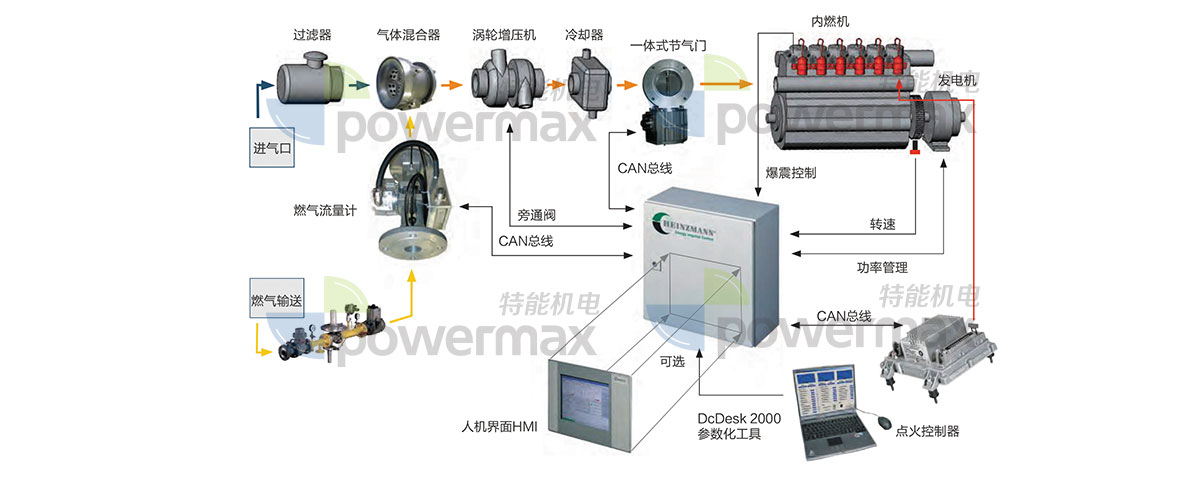

先進的空燃比控制技術保證發動機以比較理想的混合氣比例進氣；發動機進氣管設置防爆閥，一旦回火自動泄壓；安裝在管道上的阻火器對火焰有淬熄作用能阻止火焰的傳播蔓延；電磁閥會迅速切斷燃?xì)鈿庠?，確保機組安全。
u余熱回收利用、實現燃?xì)鉄犭娐?lián)產綜合利用
機組的廢氣直接余熱鍋爐，產生熱水或蒸汽，機組循環冷卻產生熱水，均可提供取暖洗浴及其他用熱，通過綜合利用實現燃?xì)饩C合熱效率達到70%以上，提高了經濟效益。
u計算機監控管理系統，可實現在線監測與自動控制
通過計算機監控系統，實現運行數據在線監測實時控制，并實現自動合閘并網、故障診斷、空燃比自動調節等功能，可實現遠程管理。
